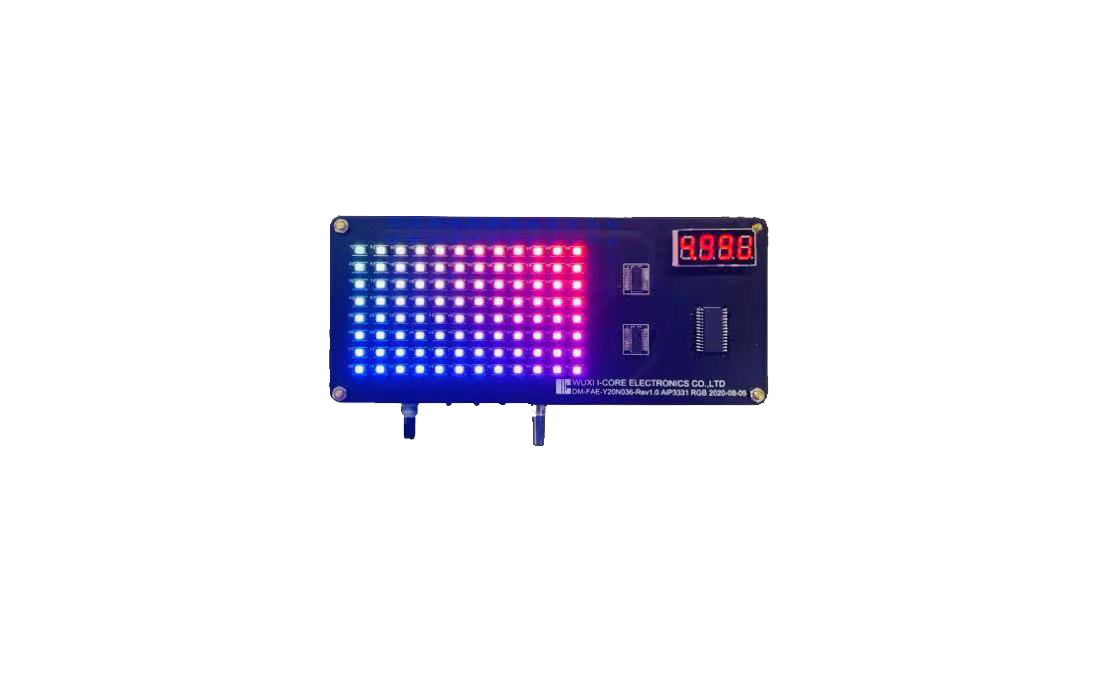

【产品推介】AiP3331/AiP3332——音频调制双矩阵8*9点阵恒流LED驱动控制电路

AiP3331/AiP3332是一款点阵型LED驱动控制器。电路可以通过IIC通信接口进行通信配置,最大可以驱动144个单色LED组成的点阵。它可以对每一个LED进行256阶的线性调光。电路最多可以存储8帧显示图形的信息,同时输出图形可以通过外接音频信号来选择。


主要特点

  • 工作电压2.7V~5.5V

  • 匹配1MHz 标准IIC接口

    AiP3331:4种从机地址可选

    AiP3332:16种从机地址可选

  • 最大驱动144个LED的点阵

  • 每点独立的闪烁控制

  • 每点独立的256阶PWM占空比控制

  • 每点独立的开关控制

  • 全局64阶的恒流控制(AiP3332)

  • 可多芯片同步驱动(AiP3332)

  • 内置存储器可存储8帧画面

  • 可选择静态图片显示或自动播放模式

  • 可选择图像切换时自动控制的呼吸模式

  • 图像帧号可使用音频信号输入控制

  • 图像亮度可使用音频信号输入控制

封装形式:QFN40/LQFP48(AiP3332)

                 QFN28/SSOP28(AiP3331)

应用领域:手持电子设备LED显示家电LED


功能模式

AiP3331/AiP3332有三种功能模式,图片模式、自动播放模式和音频同步模式。


1.图片模式

AiP3331/AiP3332可选择存储在电路内部的8帧画面中的任意一幅显示,选定后如不做修改,则保持该图像显示。

图片模式下可以选择呼吸灯模式,此时在改变选择的帧号时,电路将控制显示画面以呼吸灯的方式切换。


2.自动播放模式

AiP3331/AiP3332可以存储8帧图像的信息并在自动播放模式下顺序显示这些图像。使用者可以设置切换显示图像的周期、第一帧显示图像的帧号、自动播放的帧数和自动循环的次数。

自动播放模式下可以选择呼吸灯模式,此时播放时显示画面以呼吸灯的方式切换。


3.音频同步模式

AiP3321/AiP3332可以通过输入音频信号来选择显示图形的帧号或控制显示画面的亮度。使用者可以设置检测音频信号的ADC模块的采样率和音频信号增益。

控制图形帧号:当输入音频信号幅度最小时,电路显示帧号1的图像;当输入音频信号幅度最大时,电路显示帧号8的图像。

控制图形亮度:输入音频信号幅度越大,显示图形亮度越高。
